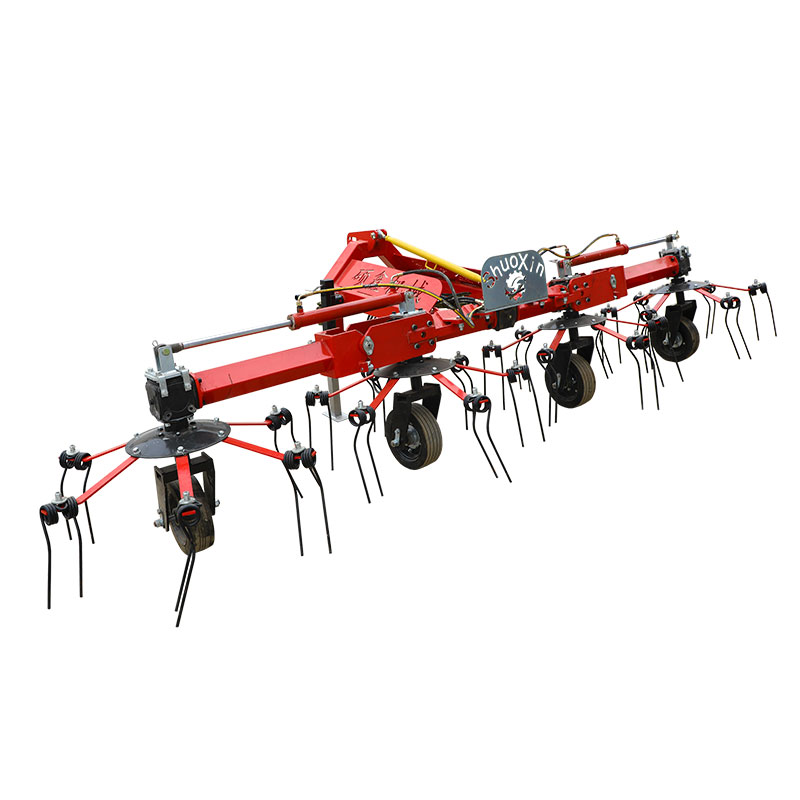

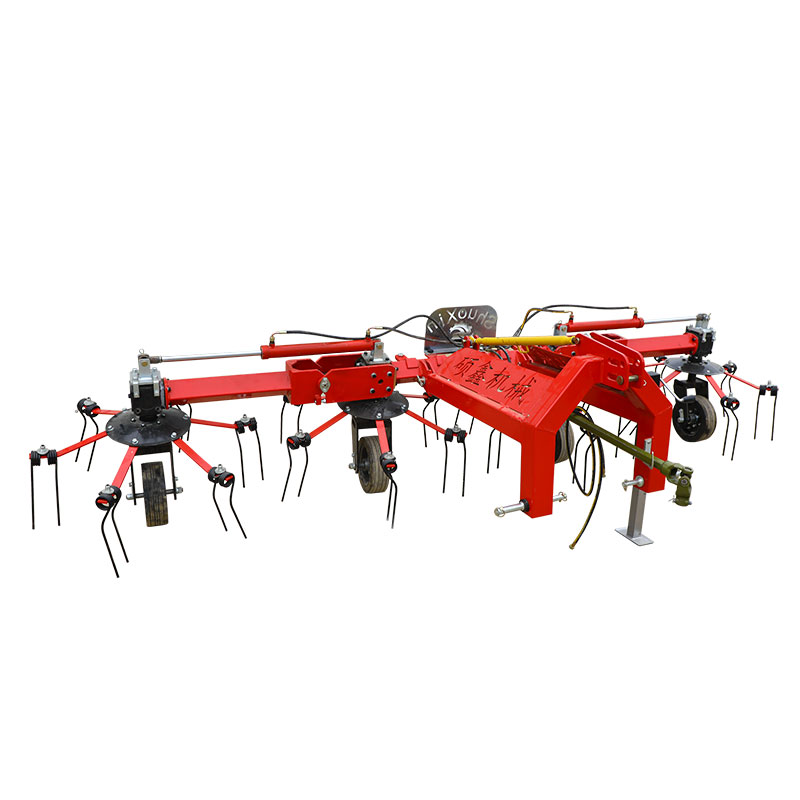

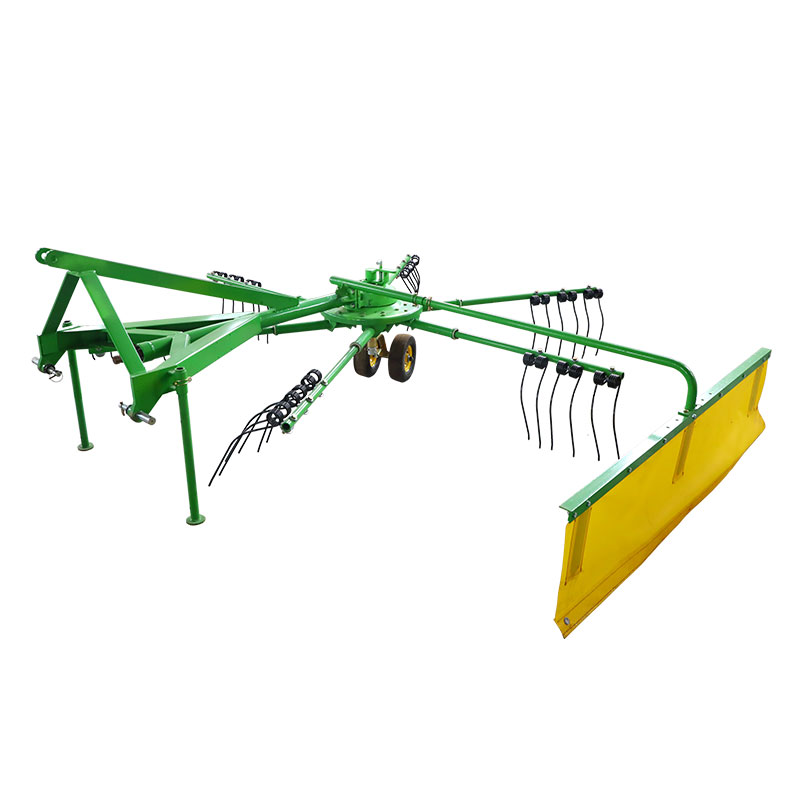

Vlečné seno Rotary Rotary Rotary Rocta

Shuoxín je ťahanie sena Rake Rotary Hay Rotary Rake a dodávateľ v Číne, ktorý dokáže veľkoobchodné ťahanie sena Rotary Rotary Rotary Rotary.

Rotačné hrabice sú k dispozícii v rotačnom a pružinovom type. Počas prevádzky je hrable vytiahnuté vpred traktorom a poháňané výkonným výstupným hriadeľom.

Je riadená pevnou vačkou nainštalovanou uprostred a otáča sa okolo strednej osi, aby sa dokončilo akcie, ako je burina a odstránenie trávy.

Rotačná pružina je vybavená množstvom pružinových zubov okolo rotujúcej časti a pružinové zuby sa otvárajú odstredivou silou na vykonanie operácie swardu.

Ak zmeníte montážny uhol jarného zuba, môžete robiť trávnaté práce.

Hrabice rotačnej trávy majú voľné trávy, nízku stratu pasienkov, znečistenie svetla a prevádzkové rýchlosti až do 12 až 18 km/h, čo uľahčuje vyzdvihnutie pomocou vyzdvihnutia.

Horizontálne rotačné hrable pozostáva hlavne z odpruženého zariadenia, vychádzkového kolesa, zubného zubu, zberného usmerňovača a redukcie rýchlosti. Počas práce je energia poskytovaná výstupným hriadeľom výkonu traktora. Jeho pracovný princíp je: Výkon sa prenáša do skrinky na zmenu rýchlosti cez univerzálny hriadeľ prenosu kĺbu, cez spomalenie skosenia v prvom stupni, rotácia rotujúceho diskového hriadeľa, rotujúceho disku a chôdze vertikálnou osou zariadenia kolesa je upevnená v tele skrutiek a malých okrúhle matice. Zostava zubov čeľustí je pripevnená na otočnú stopku pomocou skloneného sedadla na otočnom stole. Keď sa otáčanie otáča, rameno zubného zubov sa otáča rotáciou otočného stola, čím sa realizuje pastviny. Integrované operácie

I.Feature of Towing Hay Rake Rotary Hay Rotary Rocta

Hrabina je stroj na zber krmovín, ktorý integruje hrabania pasienkov. Po zozbieraní pastviny, aby sa čo najskôr dosiahli podmienky na balie, je potrebné, aby sa pastvina osvetľovala s rozmetadlom. Rozprevok môže rovnomerne šíriť pastvinu v poli, čo uľahčuje rýchle odparovanie vody a uľahčuje rezanie pasienkov v balíkoch alebo suché pred silážou. Keď vlhkosť pastviny môže dosiahnuť stav, v ktorom sa dá vyschnúť, plodiny sa zhromaždia do stodoly s hrable a rozbijú sa na prúžky v rámci prípravy na operácie. Keď hrable funguje, pomocou pružinových zubov jemne pohybujte plodinou, aby ste zhromaždili alebo rozložili slnko, a vyhýbali sa zmiešaným úlomkom alebo kameňom v plodine, aby ste zlepšili kvalitu pasienkov alebo zeleného krmiva.

Podľa štandardného priemyslu Rotary Mower Industry JB/T 10905-2008 by kosačka mala spĺňať tieto normy:

Zbierka červov by mala byť čistá, strata pasienkov je

malá a miera úniku by mala byť nižšia ako 5%;

(2) Šírka zásobníka je 2 ~ 4,0 m;

(3) produktivita lucerny je 2,0 ~ 4,8 HM2/h;

(4) Výkonový rozsah hrable je 17,5-25 kW.

Rotačné hrabice sú k dispozícii v rotačnom a pružinovom type. Počas prevádzky je hrable vytiahnuté vpred traktorom a poháňané výkonným výstupným hriadeľom. Je riadená pevnou vačkou nainštalovanou uprostred a otáča sa okolo strednej osi, aby sa dokončilo akcie, ako je burina a odstránenie trávy. Rotačná pružina je vybavená množstvom pružinových zubov okolo rotujúcej časti a pružinové zuby sa otvárajú odstredivou silou na vykonanie operácie swardu. Ak zmeníte montážny uhol jarného zuba, môžete robiť trávnaté práce. Hrabice rotačnej trávy majú voľné trávy, nízku stratu pasienkov, znečistenie svetla a prevádzkové rýchlosti až do 12 až 18 km/h, čo uľahčuje vyzdvihnutie pomocou vyzdvihnutia.

Ii.Main Štruktúra a prevádzka zásady

Podľa vzťahu medzi smerom pasienkov a smerom stroja možno hrable rozdeliť na vodorovné a bočné dve kategórie (model používa bočnú trávu).

Bočná tráva integrovaná tráva je rovnobežná so smerom rozvoja stroja. Pretože tráva má malú vzdialenosť pohybu a menšie začlenenie, profil trávy po zberu je relatívne elegantný, voľný a jednotný a je vhodný pre vysoko výnosné prírodné trávne porasty a umelé trávne porasty.

Aby sa zabezpečila kvalita a efektívnosť zberu pasienkov, používa sa princíp a štruktúra laterálnych hraníc.

1. Hrabina

Model prijíma trojbodové zavesenie, ktoré je poháňané výstupom hriadeľa spline z traktora vpredu, a prenáša energiu cez zasunuteľný hriadeľ spline. To znamená, že počas jazdy traktora sa môže práca kosačky po zavesení na začiatku a zastaviť, aby sa kosačka mohla spustiť a zastaviť podľa vlastnej vôle, keď nefunguje alebo sa otáča, aby sa zlepšila jeho uplatniteľnosť.

2. Celková štruktúra hrable

Akovlečné seno Rotary Rotary Hay Rotary RoctaMá veľa funkcií, ako je ponáhľajúca sa tráva, vyrovnávanie, zvrátenie sušenia a pohybovanie, hrable sa môže použiť na integráciu čistých a pravidelných pastvín a pasienky majú kratšiu vzdialenosť na cestovanie a počet pasienkov sa zníži a strata trávy a prístup k vyššej výživovej skladbe v súlade s moderným konceptom kŕmneho chovu zvierat. Na tento účel je nižšie uvedená celková štruktúra horizontálneho rotačného sklonu našej spoločnosti.

Horizontálne rotačné hrable pozostáva hlavne z odpruženého zariadenia, vychádzkového kolesa, zubného zubu, zberného usmerňovača a redukcie rýchlosti. Počas práce je energia poskytovaná výstupným hriadeľom výkonu traktora. Jeho pracovný princíp je: Výkon sa prenáša do skrinky na zmenu rýchlosti cez univerzálny hriadeľ prenosu kĺbu, cez spomalenie skosenia v prvom stupni, rotácia rotujúceho diskového hriadeľa, rotujúceho disku a chôdze vertikálnou osou zariadenia kolesa je upevnená v tele skrutiek a malých okrúhle matice. Zostava zubov čeľustí je pripevnená na otočnú stopku pomocou skloneného sedadla na otočnom stole. Keď sa otáčanie otáča, rameno zubného zubov sa otáča rotáciou otočného stola, čím sa realizuje pastviny. Integrované operácie

III. Špecifikácia

1. Špecifikácia

2. Tabuľka

Na dolnom konci rotačného redukcie rake rotačným sklonom je otočný stôl. Gramofón rovnomerne

Distribuuje 6 rakoviek pozdĺž obvodu. Zuby hranie sú pripevnené na rotujúcom disku. Koniec každého zubného ramena zubov zafixuje pár zubov pružiny. Keď je hračka v prevádzke, sila zubného ramena sklonu je vybavená otočným stolom a rameno zubného raku je otáčané rotačným diskom, čím si uvedomuje operáciu hrabliska.

Horná časť zaťažovacej dosky má nastavujúcu rukoväť (ako je znázornené na obrázku), zdvihne rukoväť a otočí otočný stolík, aby sa nastavil uhol chobotnice. Rôzne uhly majú rôzne funkcie, takže stroj má rôzne funkcie, hlavne tráva, sploštenie, sušenie slnka, migrácia atď.

3.

Štruktúra hrable je znázornená na obrázku. Horný koniec zubov hrable je vyrobený do tvaru zvitku, aby sa zvýšila jeho elasticita, aby sa prekážka ľahko prekonala. Spodný koniec zubu hrotu sa tvorí v oblúkovom tvare tak, aby sa pastvina mohla zdvihnúť a valiť pozdĺž povrchu zubov a pružinový krúžok sa otáča. Vľavo a vpravo sa počet kôl rovná ľavým a pravým štyrom kruhom. Použitím materiálu 60SI2MN, odolného a dobrého elasticity.

4.Pto hriadeľ

Hnací hriadeľ prenáša hlavne výstupný výkon traktora do reduktora. Vzhľadom na veľkú vzdialenosť medzi výstupným hriadeľom výkonu traktora a vstupným hriadeľom redukcie rýchlosti, aby sa zabezpečila spoľahlivosť prenosu energie, je jeden koniec prevodového hriadeľa pripojený k výstupnému hriadeľu traktora podľa požiadaviek na rýchlosť a požiadavky na prenos a druhý koniec sa prenesie cez pripojenie. Je spojený so vstupným koncom hriadeľa hriadeľa pastorka reduktora, aby sa dosiahol hladký prenos energie.

5. Transmission Mechanizmus

Podľa požiadaviek na polohu a štruktúru je reduktor umiestnený na paletu 4, jeho vstupný koncový hriadeľ prevodovky je spojený s prevodovým hriadeľom a výstupný koniec konca spline hriadeľa veľkého skosenia je spojený s diskom. Štruktúra je znázornená na obrázku nižšie.

Iv. Inštalačné požiadavky na rotačné hrabičky sena vlečného sena

Po korekcii podľa zoznamu balenia produktu vyberte plochá podlaha a pokračujte v zostavovaní v poriadku.

1. Otočte hlavný rám hore a potom nainštalujte chôdze;

2. Otočte hlavný rám hore nohami a vložte na predný koniec dve nohy, aby sa hlavný rám zostal v rovnováhe.

3. Zostavte naraz hornú stopku, venujte pozornosť, aby ste sa uistili, že konce tyče musí byť v drážke vačky, aby sa vačka mohla otáčať, aby sa tlačila hrotový zub, aby sa otočil;

4. Nainštalujte trávnikovú ustnenú tyč a spojte trávu.

Vložte vstupný hriadeľ 6 do hriadeľa hriadeľa hriadeľa hriadeľa 6 a zaistite kolík, aby ste dokončili inštaláciu.

V.Operation a používanie

1. Pred použitím pridajte mazivo do každej rotujúcej časti;

2. Pri úprave pomaly znížte implementáciu na zem, aby ste zastavili traktor a zastavili ho. Prísne nastavenie a údržba v stave zavádzania;

3. Počas operácie by vodič mal potvrdiť, že pred začatím operácie nie je nikto ani iné prekážky v určitom rozsahu;

4. Na konci práce je potrebné zvoliť miesto vyrovnávania, aby sa zabezpečilo bezpečné parkovanie náradia;

5. Počas operácie nesmú svojvoľne ostré zákruty a je zakázané zvýšiť implementáciu bez toho, aby sa otáčali zemou.

6. Pri preprave zložte zadné výstupné vybavenie, aby ste sa uistili, že stroj stroja sa zastaví, stroj stroja zdvihne viac ako 20 cm od zeme a skráti spojovaciu tyč obrusnej trávu, aby sa uľahčila preprava.

Vi.Menaining a Riešenie problémov

1. Pravidelne kontrolujte stupeň utiahnutia všetkých skrutiek a orechov;

2. Aby sa zabezpečilo, že mazanie prevodovky na mieste, flexibilná rotácia;

3. Aby sa zabezpečilo poškodenie ložiska, vzhľad tvaru zubov je ideálny, včasný výmena opotrebovaných alebo poškodených častí;

4. Skontrolujte príslušné záležitosti každých 8 hodín práce.
